316不銹鋼絲繩在海水縵泡試驗(yàn)中的耐腐蝕性能很好

      對不同成分的不銹鋼絲繩進(jìn)行海水全浸試驗(yàn)，對耐腐蝕性能進(jìn)行分析和討論。結(jié)果表明不銹鋼絲繩在試驗(yàn)室中海水腐蝕電位穩(wěn)定時間均為1個月左右，在海水浸泡試驗(yàn)中鋼絲繩表面形成鈍化膜的時間為2個月左右，316不銹鋼絲繩在海水縵泡試驗(yàn)中的耐腐蝕性能明顯優(yōu)于304不銹鋼。

      分析海水的物理化學(xué)性質(zhì)可知海水腐蝕的特點(diǎn)：(1)海水中氯離子含量很高，大多數(shù)金屬在海水中是不能建立鈍態(tài)的，即使不銹鋼這種高合金成分的材料由于鈍化膜的穩(wěn)定性變差，極易發(fā)生腐蝕；(2)不銹鋼等能自鈍化的金屬腐蝕速度主要決定于鈍化膜的穩(wěn)定性；(3)包括不銹鋼在內(nèi)的大多數(shù)金屬的腐蝕是依靠氧去極化反應(yīng)進(jìn)行的。

      不銹鋼靠表面形成鈍化膜而耐蝕，鈍化性能主要來自鉻，鈍化膜的穩(wěn)定性隨鉻含量的增加而提高。試驗(yàn)表明增加Cr，Mo，N含量，降低C含量能有效地提高不銹鋼的耐海水腐蝕能力。不銹鋼在海水中的腐蝕率較低，但容易發(fā)生點(diǎn)蝕、縫隙腐蝕等局部腐蝕，不銹鋼的晶間腐蝕和應(yīng)力腐蝕在海水中不常見。

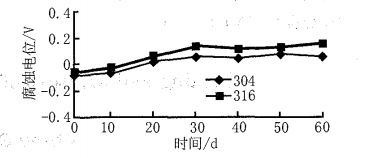

      從圖中可以看出304與316不銹鋼絲繩的海水腐蝕電位隨浸泡時間均向正變化。316不銹鋼絲繩的腐蝕電位大于304。因?yàn)樵诤Ｋ械姆€(wěn)態(tài)腐蝕電位越正，其耐蝕性越好，從這一點(diǎn)也說明316不銹鋼絲繩的耐腐蝕性能優(yōu)于304。304與316不銹鋼絲繩的海水腐蝕電位穩(wěn)定時間均為1個月左右，說明在1個月左右的時間內(nèi)形成了穩(wěn)定的鈍化膜，比海水全浸試驗(yàn)中短，這可能是由于海水全浸試驗(yàn)中海浪、浮游生物等復(fù)雜情況影響所致。
